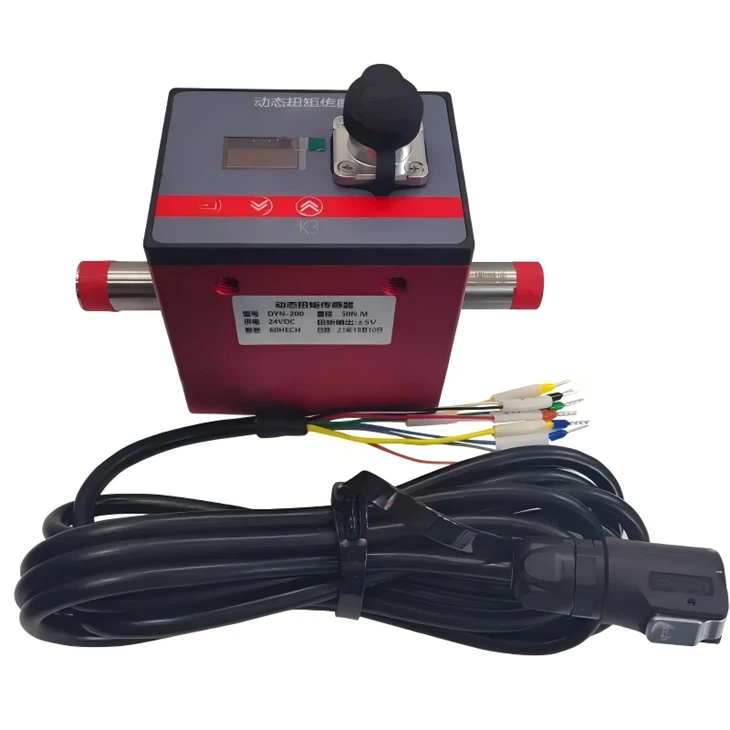

Transductor de par giratorio de alta velocidad-Sensor de par en línea de 5 Nm
Modelo: DTS-03D
Otro nombre: Transductor de par en línea
◆ Funciones y aplicaciones
El sensor de torsión pequeño es un nuevo producto desarrollado por nuestra empresa sobre la base de la tecnología especial de puente tensor, que es adecuado para todo tipo de ocasiones de medición de torsión con volumen pequeño y alta velocidad.
El producto emite una señal de frecuencia de 5 ~ 15 kHz o una señal de corriente de 4 ~ 20 mA, adecuada para transmisión de larga-distancia.
Este producto es de tamaño pequeño, fácil de usar e instalar, con una señal potente y capacidad anti-interferencia.
El producto es del tipo sin-contacto, sin desgaste, la velocidad más alta de 8000-18000 RPM, adecuado para -condiciones de rotación de alta-velocidad a largo plazo
◆ Dimensiones:
Aplicaciones:
El sensor de par dinámico de la serie DTS-03 es un dispositivo de medición preciso del par y del consumo de energía mecánica. Aplicado principalmente en
1.1 Electromotor, motor de motor, motor-de combustión interna y otros equipos giratorios.
1.2 Ventilador, bomba de agua, llave dinamométrica
1.3 Tren, automóvil, tractor, avión, barco, máquina minera
1.4 Sistema de reciclaje de agua
1,5 viscosímetro
1.6 Industria de procesos
1.7 Calibración de la llave dinamométrica
◆ Tparámetro técnico
|
Índice |
Especificaciones de parámetros |
|
Rango(NUEVO MÉJICO) |
0.1-5 |
|
Voltaje de la fuente de alimentación |
± 15 V CC (salida de señal de frecuencia), 24V DC (salida de señal de voltaje o corriente) |
|
Señal de par |
5~15Khz (amplitud de 12V, 0,0,10kHz), 4~20mA, 1~5V, 0-10V RS485,RS232(opcional) |
|
Señal de velocidad |
30 kHz, 4-20 mA, 0-10 VCC |
|
Rango de velocidades |
0~1000,3000,6000,8000 15000,18000rpm |
|
Aprecisión |
±0.25% |
|
Estabilidad del año |
0,25% / año |
|
resistencia de aislamiento |
Mayor o igual a 2000MΩ(100VDC) |
|
temperatura ambiente |
-20~60 grados |
|
humedad relativa |
0-90% HR |
|
capacidad de sobrecarga |
150% |
|
respuesta de frecuencia |
1ms |
|
Autovisualización |
Opcional |
Conexión de cable
|
Cable de 8 Pines Conexión eléctrica (La señal de salida y la comunicación coexisten) |
|||||
|
Fuente de alimentación |
Patilla 5 |
Rojo |
Energía Vin + |
||
|
Patilla 6 |
Negro |
Alimentación de corriente - |
|||
|
Señal |
Pulso/corriente/voltaje |
diferencia de pulso |
|||
|
Patilla 3 |
Verde |
Esfuerzo de torsión |
Par A+ |
||
|
clavija 4 |
Amarillo |
Velocidad de rotación |
Velocidad B+ |
||
|
Pin 1 |
Blanco |
Señal-(GND) |
Par de torsión A- |
||
|
Pin 2 |
Azul |
No |
Velocidad B- |
||
|
Comunicación |
RS485 |
RS232 |
PODER |
||
|
Patilla 7 |
Marrón |
A+ |
TxD |
H+ |
|
|
Patilla 8 |
Gris |
B- |
RxD |
L- |
|
|
La señal- (extremo común) debe usar GND blanco, no puede usar la fuente de alimentación de entrada- |
|||||
|
Vin- no es igual a GND, hay una diferencia de voltaje |
|||||
Accesorios opcionales
 |
Medidor de par, indicador Accesorios: herramientas de instalación Sólo visualización del valor de par Cable; Cable del sensor de par Opcional: soporte RS232 |
 |
medidor de velocidad Accesorios: herramientas de instalación Sólo visualización del valor de velocidad Cable: Cable del sensor de par Opcional: RS232. |
 |
Acoplamientos Aluminio para pequeña capacidad Acero aleado para capacidad media. Acero inoxidable para gran capacidad. |
 |
Software para PC 1, admite visualización, almacenamiento y descarga de datos. 2. Capaz de mostrar datos de par, velocidad y consumo de energía si el medidor conectado admite esas funciones. |
 |
Transmisores: Para convertir salida mv/v a salida analógica, como 0-5V / 0-10V/ 4-20mA |
