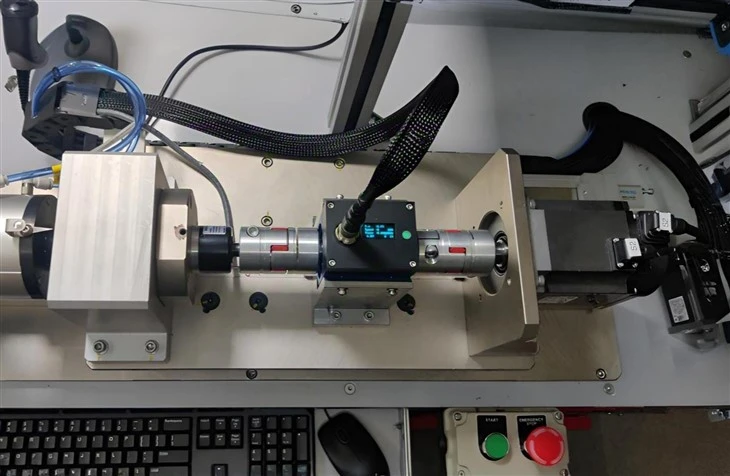

Conexión del transductor de par dinámico con PC e indicador externo

Modelo: DST-01

Los transductores de par dinámico son componentes críticos en los sistemas de calibración de llaves dinamométricas, ya que proporcionan una medición precisa del par aplicado y al mismo tiempo compensan las fuerzas de reacción.

1. Papel en los sistemas de calibración

El transductor de par dinámico para calibración industrial se integra con sistemas de calibración que incluyen controles de motor paso a paso, sensores de par y codificadores para lograrOperación manual, automática o electrónica.

Permiten amboscontrol de bucle-abierto y de bucle cerrado-, lo que garantiza la precisión de la calibración mediante comentarios en tiempo real-

2. Características técnicas críticas

Soporte TEDS (IEEE1451.4): Automatiza la identificación del sensor y los parámetros de calibración, lo que reduce los errores de configuración.

Construcción robusta:

Acero inoxidable para resistencia a la corrosión en entornos industriales.

Aleación de aluminio para aplicaciones ligeras

Protección contra sobrecarga: soporta una sobrecarga segura del 150 % y una sobrecarga máxima del 300 %

Resiliencia ambiental: IP65-rated units , resist dust/water ingress

3. Integración en flujos de trabajo de calibración

Montaje: Los diseños de brida/cuadrado-permiten el acoplamiento directo con llaves dinamométricas, lo que minimiza los errores de desalineación

Procesamiento de señales: Requiere compatibilidad con:

Circuitos de frecuencia cuadriplicada para reducción de ruido.

Cables blindados (p. ej., blindados de poliuretano/PVC-) para mediciones precisas de bajo-ruido

Compensación de temperatura: Crítico para la deriva en condiciones variables de laboratorio/campo

◆ Dimensiones:

◆ Características y aplicaciones

Transductor de par dinámico para calibración industrial.Salida de señal de frecuencia de 5 ~ 15 kHz o señal de corriente de 4 ~ 20 mA, adecuada para transmisión de larga-distancia.

La función es de tamaño pequeño, fácil de usar e instalar y tiene una fuerte capacidad antiinterferencias de señal.

El producto es del tipo sin-contacto, sin desgaste, con la velocidad más alta de 8000 RPM, adecuado para -condiciones de rotación de alta-velocidad a largo plazo.

Es un nuevo producto desarrollado por nuestra empresa sobre la base de la tecnología especial de puente tensor, que es adecuado para todo tipo de ocasiones de medición de par con volumen pequeño y alta velocidad.

Aplicaciones:
El sensor de par dinámico de la serie DTS es un dispositivo de medición preciso del par y del consumo de energía mecánica. Aplicado principalmente en
1.1 Electromotor, motor de motor, motor-de combustión interna y otros equipos giratorios.
1.2 Ventilador, bomba de agua, llave dinamométrica
1.3 Tren, automóvil, tractor, avión, barco, máquina minera
1.4 Sistema de reciclaje de agua
1,5 viscosímetro
1.6 Industria de procesos
1.7 Calibración de la llave dinamométrica

1.8 Industria aeroespacial, automotriz y otras industrias manufactureras

◆ Tparámetro técnico

Parámetro	Presupuesto
Rango de capacidad	3,5,10,20,30,50,100Nm
Voltaje de la fuente de alimentación	± 15 V CC (salida de señal de frecuencia), 24V DC (salida de señal de voltaje o corriente)
Señal de par	5~15Khz (amplitud de 12V, 0,0,10kHz), 4~20mA, 1~5V, 0-10V (opcional)
Rango de velocidades	0~1000,3000,6000,8000 rpm
Exactitud	±0.25%, ±0.5%
Estabilidad del año	0,25% / año
Resistencia de aislamiento	Mayor o igual a 2000MΩ(100VDC)
Temperatura ambiente	-20~60 grados
Humedad relativa	0-90% HR
Capacidad de sobrecarga	150%
Respuesta de frecuencia	1ms

Accesorios opcionales

	Medidor de par, indicador Accesorios: herramientas de instalación Sólo visualización del valor de par Cable; Cable del sensor de par Opcional: soporte RS232
	medidor de velocidad Accesorios: herramientas de instalación Sólo visualización del valor de velocidad Cable: Cable del sensor de par Opcional: RS232.
	Acoplamientos Aluminio para pequeña capacidad Acero aleado para capacidad media. Acero inoxidable para gran capacidad.
	Software para PC 1, admite visualización, almacenamiento y descarga de datos. 2. Capaz de mostrar datos de par, velocidad y consumo de energía si el medidor conectado admite esas funciones.
	Transmisores: Para convertir salida mv/v a salida analógica, como 0-5V / 0-10V/ 4-20mA
