Biaxial de 90 grados Rosette Rosette Guígues

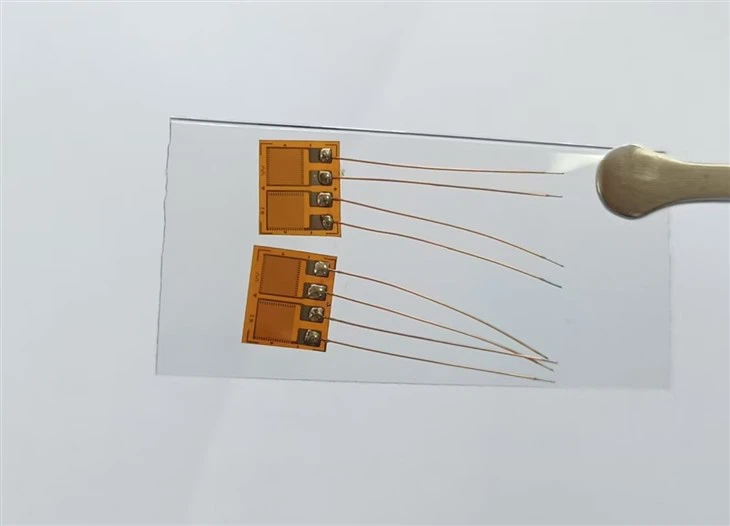

Biaxial 90 grados Rosette Rosette Guentes de tensión BB Serie denominada rosetas de 90 grados, estos medidores de tensión están compuestos por dos elementos de medición orientados perpendicularmente entre sí. Se utilizan en aplicaciones donde se conocen las direcciones de deformación principal. Un elemento de medición está alineado con la dirección de una tensión . 90 Los medidores de tensión de roseta de grado se pueden configurar en circuitos de medio puente. También se pueden crear circuitos de puente completos utilizando múltiples rosetas.
Modelo: serie BB
Material portador: aldehído fenólico /poliimida /epoxi
Material de medición: lámina (aleación de cobre de níquel, constante o karma)
Resistencia: 350-1000 ohmios
Elementos: 2
Terminales: 3 o 4
Temperatura operativa －30- ＋ 80 grados, rango de compensación de temperatura ＋ 10- ＋ 80 grados
Tres (3) puntos de soldadura, a largo plazo estable.
| MODELO | Tamaño de la cuadrícula (mm) |
Tamaño de base (mm) | Distancia de la cuadrícula (mm) |
| BF (BA/BE) 350-2BB | 2.6×3 .3 | 6.3×7 .6 | / |
| BF (BA/BE) 350-3BB | 3.0×3 .1 | 6.8×7 .6 | / |
| BF (BA/BE) 1000-2BB | 2.6×3 .0 | 6.3×7 .5 | / |
| BF (BA/BE) 1000-3BB | 3.0×3 .1 | 6.8×7 .6 | / |
| Bf (ba/be) 350 - 3BB-A | 3.0×3 .1 | 6.8×7 .6 | / |
| Bf (ba/be) 1000 - 3BB-A | 3.0×3 .1 | 6.8×7 .6 | / |
Aplicaciones:
Vigas de flexión:Componentes estructurales como I - vigas, voladizos o marcos de máquinas.
Monitoreo de carga axial:Columnas, puntales o varillas de unión bajo tensión/compresión.
Veselas a presión:Medición de tensiones de aro y axiales en tuberías o tanques.
Prueba automotriz:Brazos de suspensión, componentes del chasis o pedales de freno.
Maquinaria industrial:Prensas, grúas o brazos robóticos sometidos a cargas de flexión.
Caso de uso de ejemplo:
Monitoreo de estrés doblado en un brazo robótico:
Instale los medidores de la serie BB a 90 grados en las superficies superior e inferior del brazo.
Conéctese a un sistema de adquisición de datos por la mitad - Modo puente.
Mida la tensión de flexión de tiempo real - durante la operación para optimizar la capacidad de carga útil y evitar la sobrecarga.
Cuándo usar la serie BB vs. HA:
Serie BB (90 grados):Lo mejor para flexión, cargas axiales o aplicaciones que requieren compensación de temperatura en una mitad - Configuración del puente.
Serie HA (45 grados):Optimizado para la medición de la tensión de cizallamiento/torsional.
Para las especificaciones exactas de la serie BB, consulte la hoja de datos del fabricante o el soporte técnico.
Nota:Otros modelos y tamaños están disponibles de acuerdo con la solicitud del cliente
MOQ: 20pcs
Etiqueta: Biaxial de 90 grados Rosette Rosette Guingues, China, fabricantes, proveedores, fábrica, hecha en China
