Diseño del cliente del extensímetro paralelo doble de medio puente
Modelo: serie FB

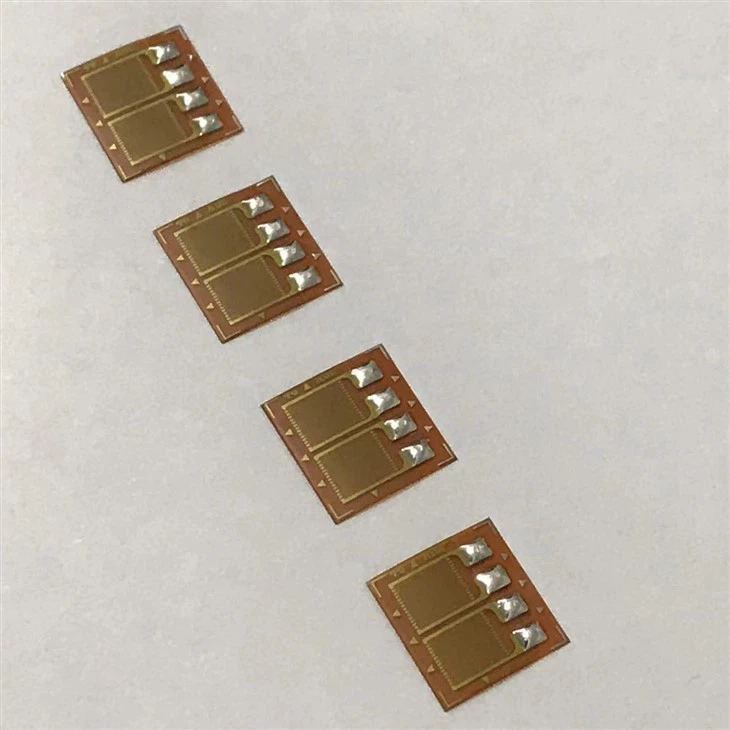

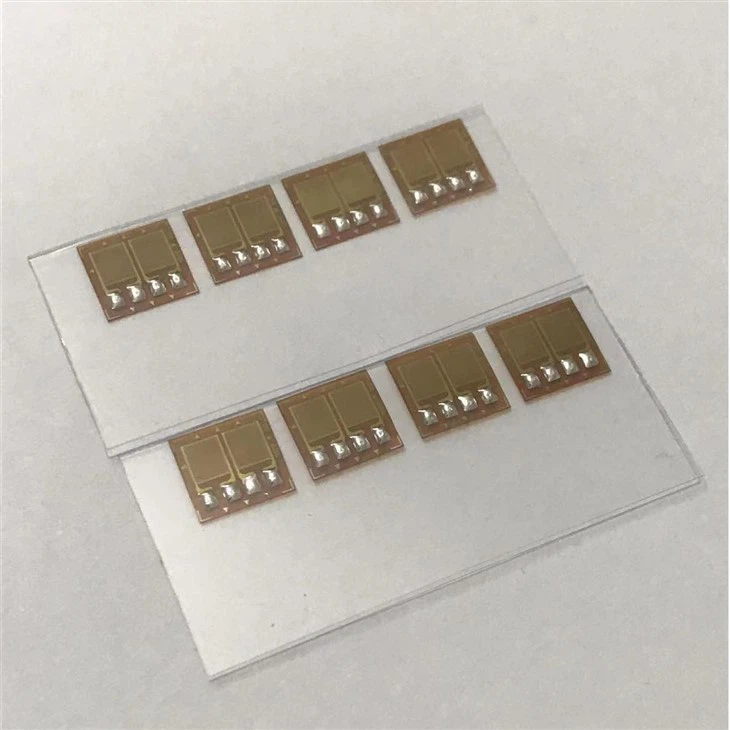

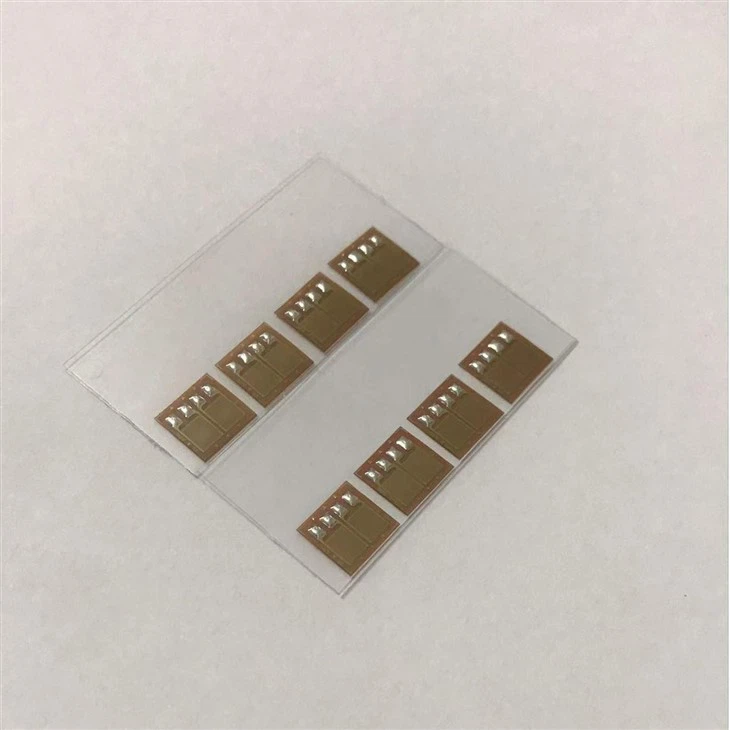

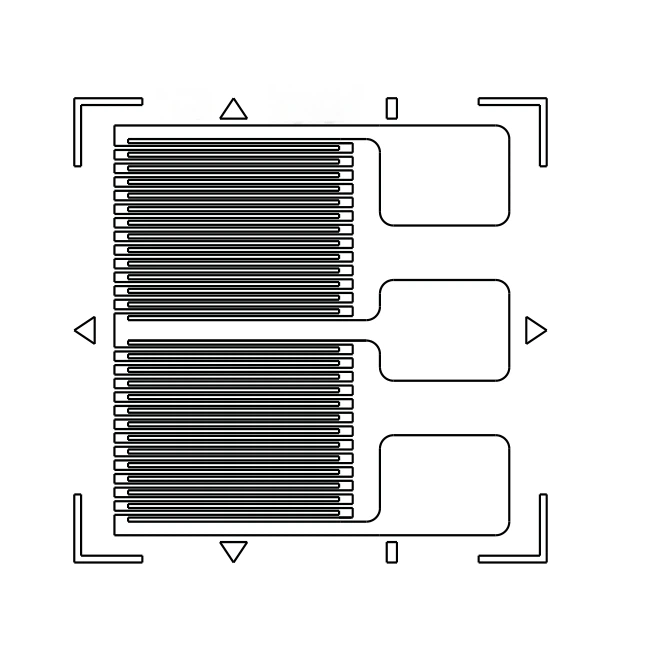

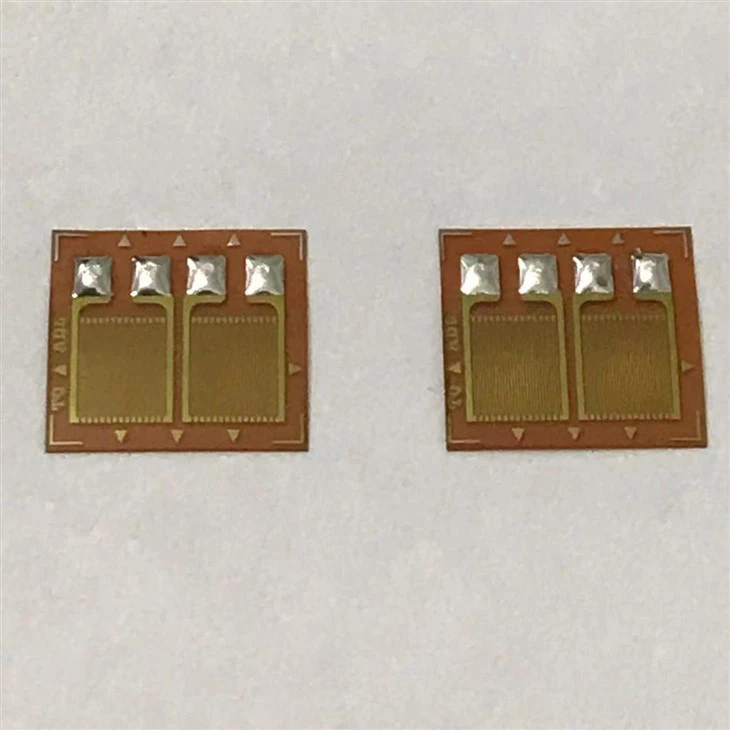

Galgas extensométricas dobles paralelasConsta de dos galgas extensométricas lineales dispuestas en paralelo. Se pueden utilizar con varias configuraciones de circuito puente. Un ejemplo común es el circuito de puente -completo, donde se colocan dos galgas extensométricas paralelas en lados opuestos de la estructura. Las galgas extensométricas paralelas dobles son indispensables en escenarios que exigen alta precisión, resiliencia ambiental y análisis de deformación multieje. Su versatilidad abarca industrias que van desde maquinaria pesada hasta ingeniería biomédica, lo que los convierte en la piedra angular de la tecnología moderna de medición de deformaciones. Consulte siempre las pautas del fabricante para una instalación y calibración óptimas.
Especificación:
Material portador: aldehído fenólico/poliimida/epoxi
Material de la rejilla: lámina (aleación de níquel y cobre, Constantan o Karma)
Resistencia: 350-1000 ohmios
Punto de soldadura: 3 o 4
Temperatura de funcionamiento －20-+80 grados, rango de compensación de temperatura +10-+80 grados
Tres (3) puntos de soldadura, estables a largo plazo
| Modelo No. | Tamaño de cuadrícula (mm) |
Tamaño básico (mm) | Distancia de la cuadrícula (mm) |
| BF(BA/BE)350-2FB | 2.0×3.2 | 5.7×7.7 | / |
| BF(BA/BE)350-3FB | 3.1×3.1 | 7.2×7.6 | / |
| BF(BA/BE)350-4FB | 4.0×2.7 | 8.1 ×6.9 | / |
| BF(BA/BE)350-6FB | 6.0×2.7 | 10.3×6.9 | / |
| BF(BA/BE) 1000-2FB | 2.0×3.2 | 5.7×7.7 | / |
| BF(BA/BE) 1000-3FB | 3.0×3.3 | 7.1 ×7.8 | / |
Aplicaciones:
Células de carga y sensores de par:Para una medición precisa de la fuerza o del par rotacional.
Monitoreo de Salud Estructural:Detección de tensiones en puentes, edificios o componentes aeroespaciales.
Pruebas de materiales/pruebas de choque/análisis de presión:Evaluación del comportamiento de tensión-deformación en laboratorios.
Nota:Otros modelos y tamaños están disponibles según petición del cliente.
