Medidores de tensión de puente completo precableados con lámina de resistencia
Detalles
Medidores de tensión de puente completo precableados con lámina de resistencia Modelo: Serie EB Material de soporte: Aldehído/poliimida/epoxi fenólico importado Material de medición: Lámina (aleación de cobre y níquel, Constantan o Karma) Resistencia: 350,500,1000 ohmios Temperatura operativa -20-+80 grados, rango de compensación de temperatura +10-+80 grados Cada paquete 40...
Clasificación del producto
Medidores de tensión de puente completo
Share to
Envíeconsulta
Descripción
Parámetros técnicos

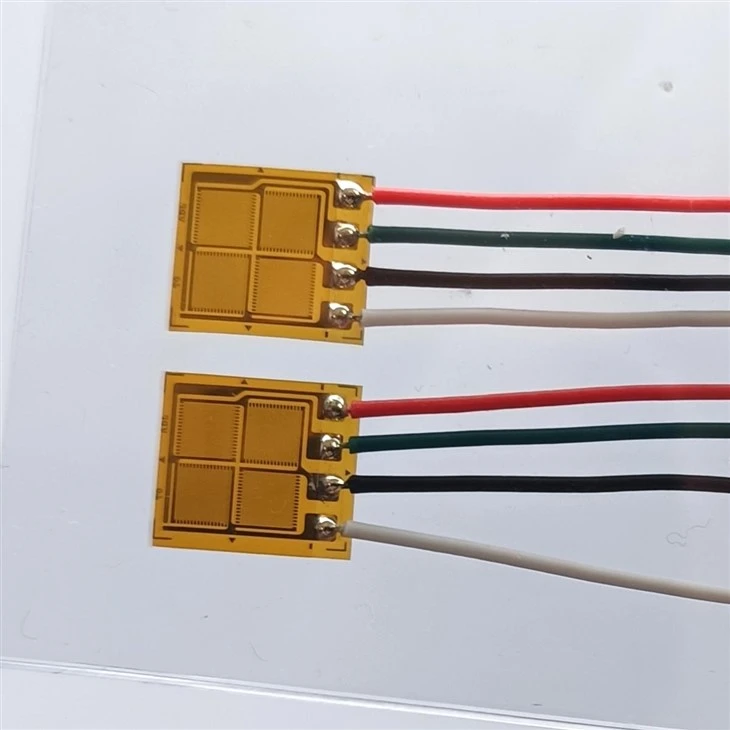

Medidores de tensión de puente completo precableados con lámina de resistencia
Modelo: serie EB Material de soporte: Aldehído fenólico/poliimida/epoxi importados Material de medición: lámina (aleación de níquel y cobre, Constantan o Karma) Resistencia: 350.500.1000 ohmios Temperatura de funcionamiento －20-+80 grados, rango de compensación de temperatura +10-+80 grados
Cada paquete de 40 unidades, se puede soldar con alambre de cobre, buen rendimiento. Cinco (5) puntos de soldadura
Modelo
Tamaño de la rejilla de medición (mm)
Tamaño del portador (mm)
BF350-3EB
2.25×2.65
9.2×7.7
ZF1000-3EB
2.25×2.65
9.2×7.7
Nota:Otros modelos y tamaños están disponibles según petición del cliente.
Solicitud:
Transductores de fuerza:
Los medidores de puente completo son ideales para fabricar transductores de fuerza de alta-precisión, ya que aprovechan los principios de flexión de las vigas para crear dispositivos precisos para medir el peso y otras fuerzas.
Esfuerzo de flexión y corte:
Se emplean en aplicaciones como vigas cortantes para determinar tensiones cortantes y medir deformaciones de flexión puras, con configuraciones especializadas disponibles para cancelar la deformación axial.
Medición de torsión:
Las galgas extensométricas de puente completo se pueden configurar para medir fuerzas de torsión determinando tensiones de corte en elementos como barras de torsión.
Barras de tensión/compresión:
Estos medidores también se utilizan para medir la tensión y la compresión en barras, lo que proporciona una solución sólida para la medición de fuerza en componentes estructurales.
Reflejos
Alta precisión y estabilidad:
La naturaleza integrada de la configuración del puente completo garantiza una alineación precisa de los cuatro medidores activos.
Compensación de temperatura y fluencia:
Las galgas extensométricas de puente completo suelen tener compensación de temperatura y fluencia, lo que anula los efectos de la expansión térmica y la fluencia del material en la señal de medición.
Instalación simplificada:
Unir todo el puente a la vez simplifica el proceso de instalación en comparación con las galgas extensométricas individuales.
Mayor confiabilidad:
La eliminación del cableado y la soldadura dentro del-puente reduce los puntos de conexión, lo que mejora la confiabilidad general y reduce las posibles fuentes de error.
Cómo funcionan
Un medidor de tensión de puente completo tiene cuatro rejillas de resistencia eléctrica, que actúan como los cuatro brazos activos de un puente de Wheatstone.
Cuando se aplica una fuerza mecánica al objeto, se provoca una deformación que cambia la resistencia de las rejillas.
Estos cambios de resistencia desequilibran el circuito puente, produciendo una señal de salida eléctrica mensurable.
El diseño de puente completo integrado permite detectar tanto la tensión como su opuesto en otro elemento, cancelando efectos no deseados como la flexión o los cambios de temperatura en la salida final.
